3Dプリンターで作った「格安ギヤードモーター＆レゴ」を12コで1,520円格安モータードライバモジュールとIchigoJamで回してみました。

ピンソケットを2ピン、4ピンに分けます。ニッパーや引き抜き、切って作ります。

IN側、モーター側は4ピンのちょうどのピッチではないので、少し広げてはんだづけ。

+ - に、IchigoJamの5VとGNDを接続。
IN1、IN2にIchigoJamのOUT1、OUT2を接続。
MOTOR-Aに、モーターを接続。

IchigoJamからOUT1で正転。OUT2で逆転します。

links
- 格安ギヤードモーターでレゴを動かす治具を3Dプリンターでつくる

電子パーツ屋さんでよく見かける黄色いギア付きモーターとレゴをつなぐ治具づくり。
測って大まかに形状を作ったら、小さなテストパーツでサイズ微調整。バリエーション加えてまとめて印刷で効率化。

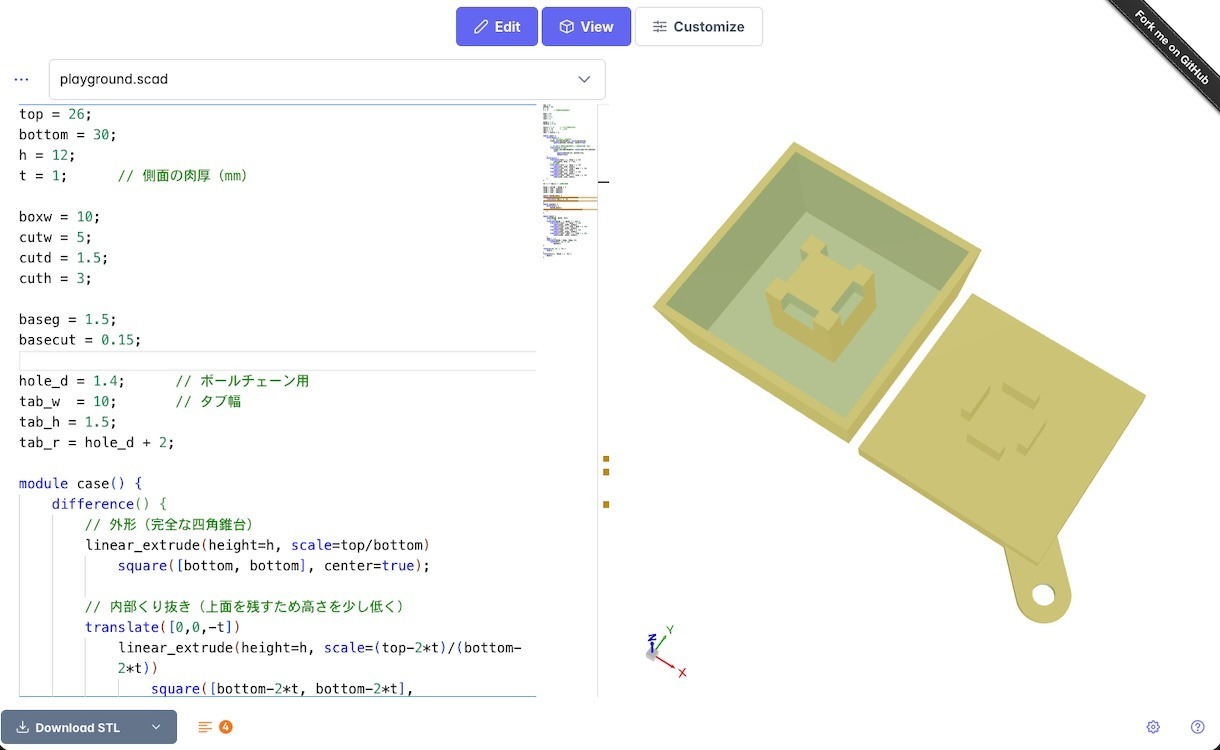

「OpenSCAD Playground」
大きさを微調整して出来上がり！レゴは十字シャフトが挿さる形状。
（参考、タミヤのローリングロボとレゴテクニック連結治具）

電池に直結で回転しました！

スイッチ付き電池ケースをモーターにつなげば、スイッチオンでカラクリが動くレゴができますね！
